高解析喷码机工作原理图解

在说高解析喷码机之前先说两个概念。一、什么是解析度？二、什么是高解析

       解析度是每英寸墨滴的点数，200DPI就是每英寸墨滴的点数为200个，一英寸等于2.54cm

      高解析喷码机是指每英寸喷印的墨滴点数超过200个的喷码机。集宁高解析喷码机的喷头技术来源两个地方。一个是英国的XAAR公司、另外一个是美国的HP公司

XAAR喷头采用的是压电式喷墨技术，在喷嘴片上用激光精密打出35微米左右的直排孔径（128个孔较为常见），通过CPU处理，驱动板输出的电信号给到128个压电晶体，压电晶体变形迫使墨水喷出，从而形成数字、文字、图形，条形码、二维码等。

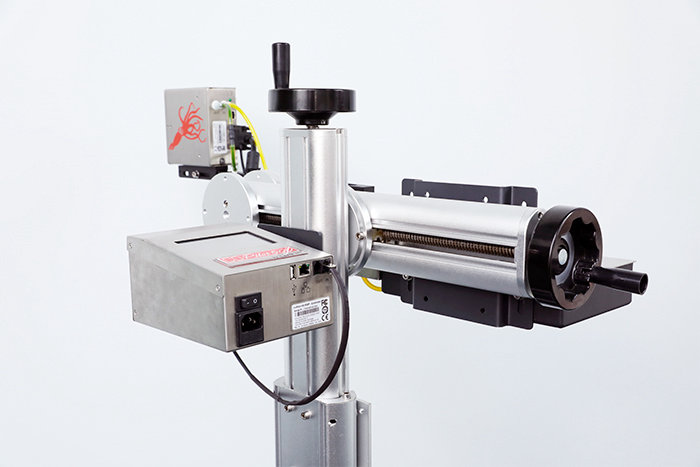

                                                            高解析喷码机

一.压电式喷印

       脉冲式喷印技术首先出现的是压电式喷印，简单地说，喷嘴中的油墨压力必须足够低(或者是负压)，因为是油墨的表面张力将油墨保持在喷嘴中，需要喷印时，一个脉冲电压加在压电晶体上，压电晶体产生变形，使喷嘴油墨腔的容积减少。这样，一滴油墨便从喷嘴中喷射出，然后，压电晶体恢复原状，由于表面张力作用，新的油墨进入喷嘴。通过并排排列大量喷嘴，就可以获得理想的喷印宽度和解像度(一般8-6点/毫米)。虽然可以通过倾斜放置喷头(这样会牺牲打印高度)来提高喷印解像度，喷印解像度根本上还是由喷嘴间距决定的，更加精密的改进可以使每个压电晶体驱动更多的喷嘴(比方说8个),32个压电晶体可以驱动256个喷嘴中的油墨，这样就会有更大的喷印范围，当然在被喷印表面上只有32个可编程落点。

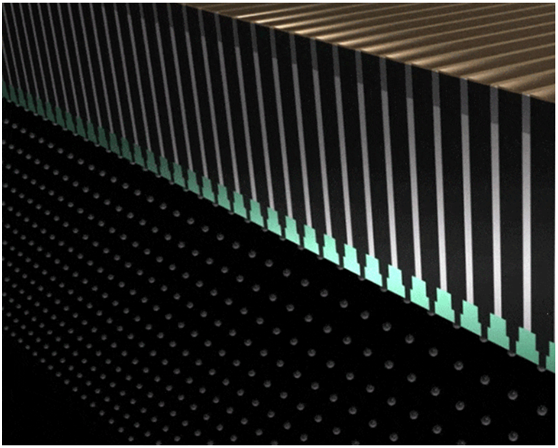

                                                                     压电式UV高解析喷码机喷头墨水滴落示意图

高解析喷码机的应用场景？

      高解析喷码机可以在薄膜、卷膜、木材、铝箔、纸张、纸箱、塑料、金属等等。

高解析喷码机的注意点：

      喷印字体的高度可以通过选择喷头型号或则多加喷头实现。喷印距离在5mm以内，无需添加稀释剂，对于非渗透性材质需要使用UV墨水并且采用UV固化系统。包头高解析喷码机适合平面喷印，喷头适合向下、向侧喷。 内蒙古一诺喷码科技有限公司生产的高解析喷码机在耗材颜色上可以选择:黑、黄、红、蓝、白等颜色。

       压电式喷墨技术：压电式喷码机又叫高解析喷码机或者高解像喷码机，集成的喷头上，由128或者更多个压电晶体分别来控制喷嘴板上的多个个喷孔，通过CPU的处理，再通过驱动板输出一连串的电信号给各个压电晶体，压电晶体产生变形，这样油墨便从喷嘴中喷射出来，落在移动的物品表面，形成点阵，从而形成文字，数字或图形。然后，压电晶体恢复原状，由于油墨表面张力作用，新的油墨进入喷嘴。因为每平方厘米的墨点密度很大，所以应用压电技术可以喷印高质量的文字、复杂的徽标和条形码等信息。

二.高解析喷码机

       高解析喷码机在原理上属于DOD（按需供墨）式喷墨打印，一般使用XAAR 公司生产的喷头，特点是喷印内容解析度高。

       高解析喷印机又叫高解析喷码机、高解像喷码机，其喷头跟办公室使用的打印机是属于同一种的方式，都属于DOD式，在喷嘴上密布式排列了很多的小孔径喷孔，这一特点决定了该类机器一般采用油性墨，而油性墨只有喷在吸附性材料，如不覆膜的纸张、不覆膜的木板等，墨水才会干的快。若是喷在塑料或者金属等非吸附性材料上，墨水干燥时间会更长。

       高解像喷码机有更大范围的字符高度 1.2mm--17mm,可喷印数字点阵式字体（仿点阵），汉字无法使用点阵，高解像字体印刷体，甚至可以喷印电脑上的任意字体。喷印速度不受字型点阵影响，最快可达到60m/min。机器运行时，按需喷墨，墨水不循环使用，墨水浓度始终如一。不需添加稀释剂（溶剂），运行成本比CIJ式低。墨水不需回收，供墨系统密封良好，避免墨水污染。墨水直接喷出，自带压力，无需压力泵或其他设备提供压力。

      高解析喷码机的缺点，无法用于凹凸产品，喷头在使用过程中易堵，使用过程需要反复挤墨，造成浪费，墨水始终无法用尽，操作繁琐，高解析正在加快的从市场消失，该喷码机唯一的优点价格便宜，唯一的缺点故障率极高，使用过高解析喷码机的客人再次购机会选择小字符的。

控制系统简单可靠，操作简便易于维护

       墨水不循环使用，使用环保油墨，无刺激性气味，对环境污染较小。机器内没有大功率器件，工作时，无需散热，设备系统密闭良好，不受工作环境的影响。

       高解析喷码机的这些优点正被市场所关注，销量不断增大。适用于塑料管材和纸箱等少数行业。高解析喷码机主要用于条码喷印，好的高解析可以带数据库，可以进行变动条码喷印。
